Walther Werke – Baustromverteiler Anschlussschrank WA0046 218kVA,6 NH-Abgängen

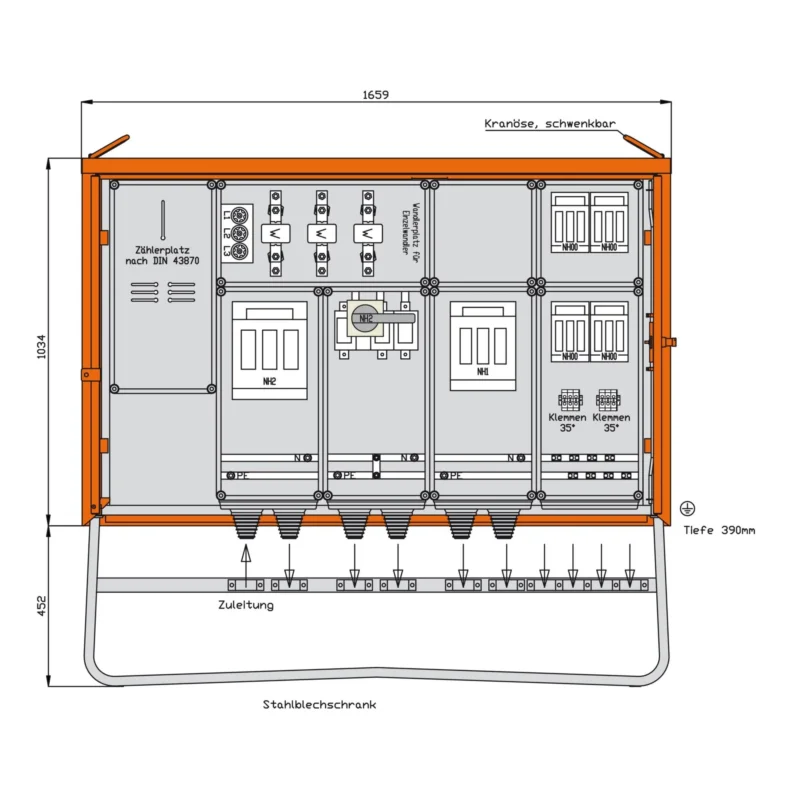

WALTHER AnschlussschrankAnschlussleistung: 218kVAnach IEC61439-4und DIN/VDE 43868/1Gehäuse (H31) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Doppeltür und 3-Punkt Stangenschloss mit Drehknauf und Vorrichtung für Vorhängeschloss mit Kranösen inkl. feuerverzinktem Untergestell mit Ösen für ErdnägelEinbauten im IsolierstoffgehäuseSchutzart : IP 44Messeinrichtung Schutzart : IP 54Größe ca.: 1034 x 1659 x 390mm / H-B-T + Untergestell-Höhe ca.: 452mmAnschluss:1 NH2-Sicherungslasttrennschalter 400A mit Bolzenanschluss M10Messung:1 Spannungspfadsicherung 3P 6A -DIAZED-1 DS-Zählerplatz ohne Zähler nach DIN 43870/21 Wandleraufnahmevorrichtung mit Cu-Schienen und ISO-Stützern vorverdrahtet für EinzelwandlerAbgang / Absicherung:1 NH2-Lasttrennschalter mit Sicherungen 315A mit Bolzenanschluss M101 NH1-Sicherungslasttrennschalter 250A mit Bolzenanschluss M102 NH00-Sicherungslasttrennschalter 100A mit je 1 Bügelklemme 10-50qmm2 NH00-Sicherungslasttrennschalter 100A mit je 1 Reihenklemme bis 35qmm

Technische Details Ausführung Anschlussschrank Bemessungsspannung 230/400 V Bemessungsstrom 415 A Anschlussleistung 218 kVA Anzahl der Zählerfelder 1 Hauptschalter NH2 Hauptschalter-Bemessungsstrom 315 A Anzahl der Pole Hauptschalter 3 Notschalter nein Schutzart (IP) IP44 Geeignet nach IEC/EN 61439-4 ja Werkstoff des Gehäuses Stahl Breite 1659 mm Höhe 1486 mm Tiefe 390 mm
