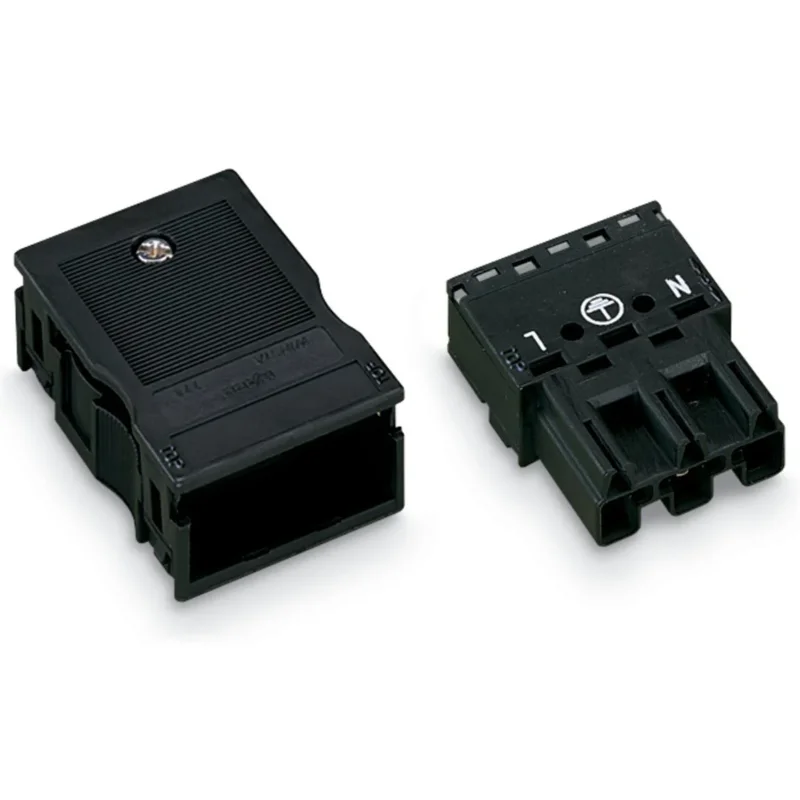

WAGO – Steckverbinder für steckbare Gebäudeinstallation Stecker 770-113 2×0,5-4mmq schwarz

Stecker
mit Zugentlastungsgehäuse
3-polig
Kod. A
4,00 mm²
schwarz

Stiftleiste WINSTA® MIDI mit Schutzart IP20

Die Stiftleiste WINSTA® MIDI 3-polig ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erzeugen Sie den Anschluss an verschiedenste Anforderungen im Handumdrehen. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Der Installationssteckverbinder WINSTA® MIDI mit Kodierung A in Schwarz oder Weiß wird normalerweise für allgemeine Netzanwendungen in der Energieverteilung genutzt. Der Installationssteckverbinder ist für eine Last bis 25 A verwendbar. Sie kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der integrierten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Für die Abmantellänge kann ein Bereich bis zu 55 mm genutzt werden.

WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei

WINSTA® ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es gewährt die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Entscheiden Sie sich für Qualität und Haltbarkeit mit Zugentlastungsgehäuse von WAGO werden Installationen mehrerer elektrischer Komponenten besonders vereinfacht.

effektiver Fehlsteckschutz.
für Steuerungen in der Automation.
für jede Anwendung geeignet.
einbaufertig, sofort nutzbar.
komfortable Installation und Inbetriebnahme.

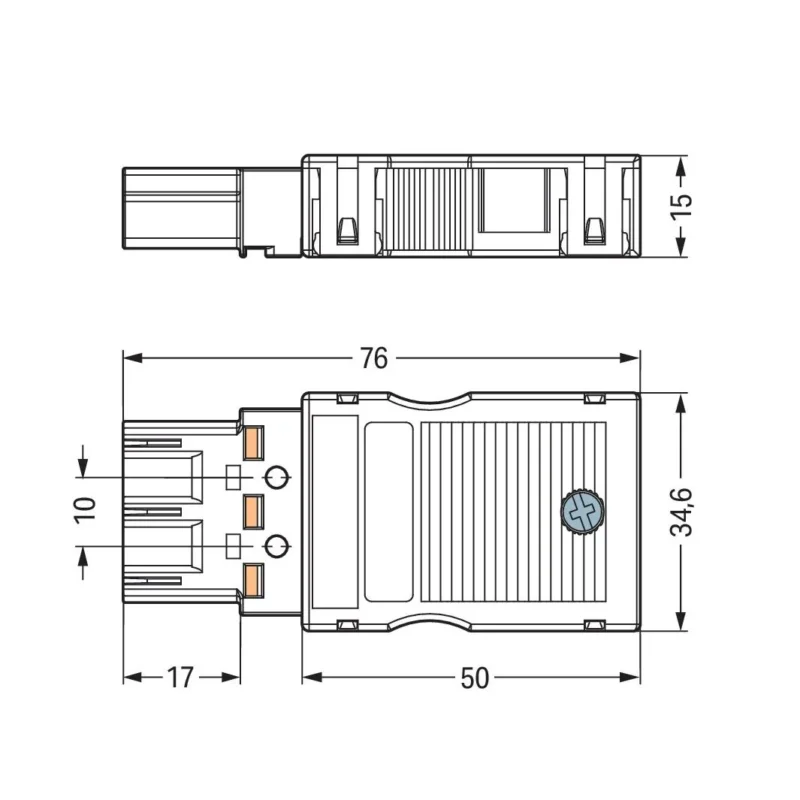

Technische Details Ausführung Stecker Bemessungsspannung 250 V Bemessungsstrom 25 A Polzahl 3 Schutzart (IP) IP20 Anschlussart Federzuganschluss Kabeldurchmesser 8..11,5 mm Anschlussquerschnitt (feindrähtig) 0,5..4 mm² Anschlussquerschnitt (eindrähtig) 0,5..4 mm² Anzahl der Anschlüsse je Pol 2 Pol-Kennzeichnung L, N, PE Mechanische Codierung ja Farbe der Codierung/Kontakteinsatz schwarz Art der Verriegelung separat Mit Zugentlastung ja Max. Dauertemperaturbeständigkeit Kontaktteil 85 °C Max. Dauertemperaturbeständigkeit Zugentlastung 105 °C Werkstoff des Gehäuses Polyamid (PA) Halogenfrei nein Brandlast 0,12528 kWh Kontaktmaterial CuSn Oberflächenbehandlung Kontakte verzinnt Verschmutzungsgrad 3 Durchgangswiderstand 1 mOhm Bemessungsstoßspannung 4 kV Länge 76 mm Höhe 15 mm Breite 34,6 mm
