WAGO – Leiterplattensteckverbinder THT-Stiftleiste Lötstift 2092-3723 1,4mm,abgewinkelt,sw − 300 Stück

THT-Pinstrip
Lötstift Ø 1,4 mm
abgewinkelt
Rastermaß 7,5 mm
3-polig
schwarz

Stiftleiste Serie 2092 mit Rastermaß 7,5 mm

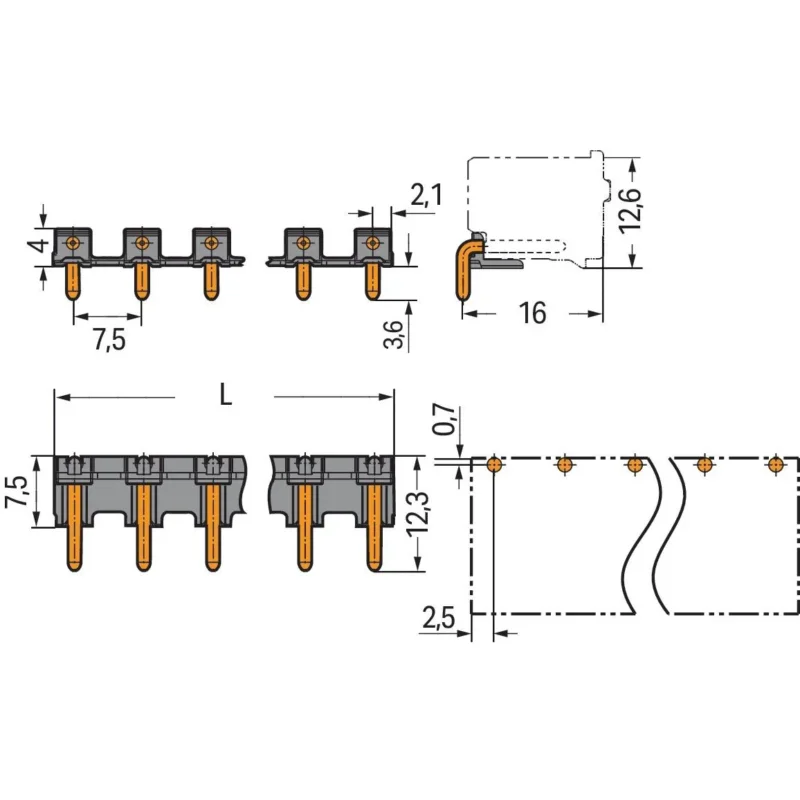

Bei dieser Stiftleiste mit der Artikelnummer 2092-3723 ist eine ordentliche Elektroinstallation der Schwerpunkt. Setzen Sie beim Design-In Ihres Gerätes auf erprobte Sicherheit: Mit Leiterplatten-Steckverbindern erhalten Sie diverse Verwendungsmöglichkeiten. Die Abmessungen sind in Breite x Höhe x Tiefe (25,7 x 7,6 x 12,3) mm. Für die Oberfläche der Kontakte wurde Zinn verwendet. picoMAX® ist das kompakte und innovative Steckverbindersystem. Die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder wird hier gleich doppelt verwendet neben dem Anschluss des Leiters auch für die Kontaktierung des Steckerstiftes. Die Verlötung des Leiterplatten-Steckverbinders erfolgt mittels THT.

Technische Details Verbindungsart flexibler Leiterplattenverbinder Steckverbinderausführung freier Steckverbinder Kontaktausführung Stift Polzahl 3 Anzahl der Steckkontaktreihen 1 Rastermaß der Kontakte 7,5 mm Rastermaß der Anschlüsse 7,5 mm Winkel Leiterplatte/Kontakt 0°/180° (horizontal) Bemessungsstrom In 16 A Bemessungsspannung 630 V Bemessungsstoßspannung 6 kV Überspannungskategorie III Verschmutzungsgrad 2 Werkstoff der Kontaktbeschichtung Zinn Ausführung des elektrischen Anschlusses Lötanschluss Durchmesser Anschlusspin 1,4 mm Länge des Pins 3,6 mm Werkstoff des Isolierkörpers Thermoplast Gehäusefarbe schwarz Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0 Betriebstemperatur -60..100 °C Art der Leiterplattenbefestigung Anschlusskontakt Befestigungsart löten Art der Banderolierung ohne
