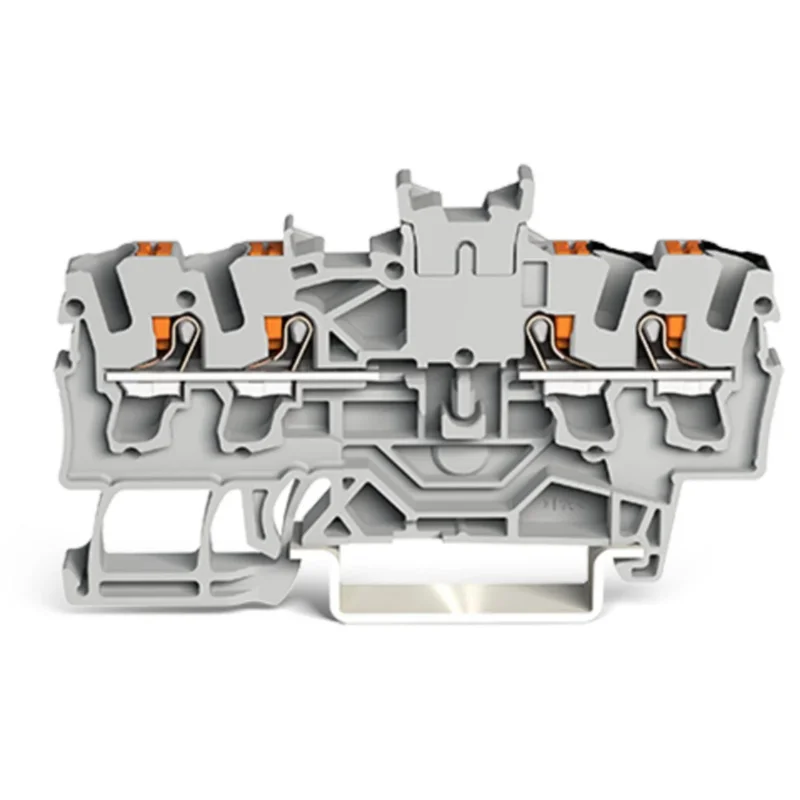

WAGO – Durchgangs-Reihenklemme Doppeldurchgangsklemme 2202-1441 Drücker,2,5 mm²,grau − 100 Stück

Doppeldurchgangsklemme
mit Drücker
2,5 mm²
mit doppelter, mittiger Beschriftungsaufnahme
für Tragschiene 35 x 15 und 35 x 7,5
Push-in CAGE CLAMP®
2,50 mm²
grau

Doppeldurchgangsklemme Serie 2202, grau

Bei Doppeldurchgangsklemme mit der Artikelnummer 2202-1441 ist eine saubere Elektroinstallation der Fokus. Bei Doppeldurchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 10 bis 12 mm nötig. Bei Doppeldurchgangsklemmen sind zwei potentialfremde Stromschienen platzsparend in einer Ebene untergebracht. Jede Klemmenseite ermöglicht die separate Durchgangsverdrahtung jeweils eines Potentials. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Doppeldurchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,25 mm² bis 4 mm² geeignet. Durch einen Drücker wird diese Durchgangsreihenklemme betätigt. Die TOPJOB® S Reihenklemmen schaffen in verschiedenen Industrieanwendungen und in der modernen Gebäudeinstallation eine zuverlässige elektrische Verbindung. Sie ermöglichen einfaches Verdrahten durch das direkte Stecken eindrähtiger, mehrdrähtiger sowie feindrähtiger Leiter mit Aderendhülsen.

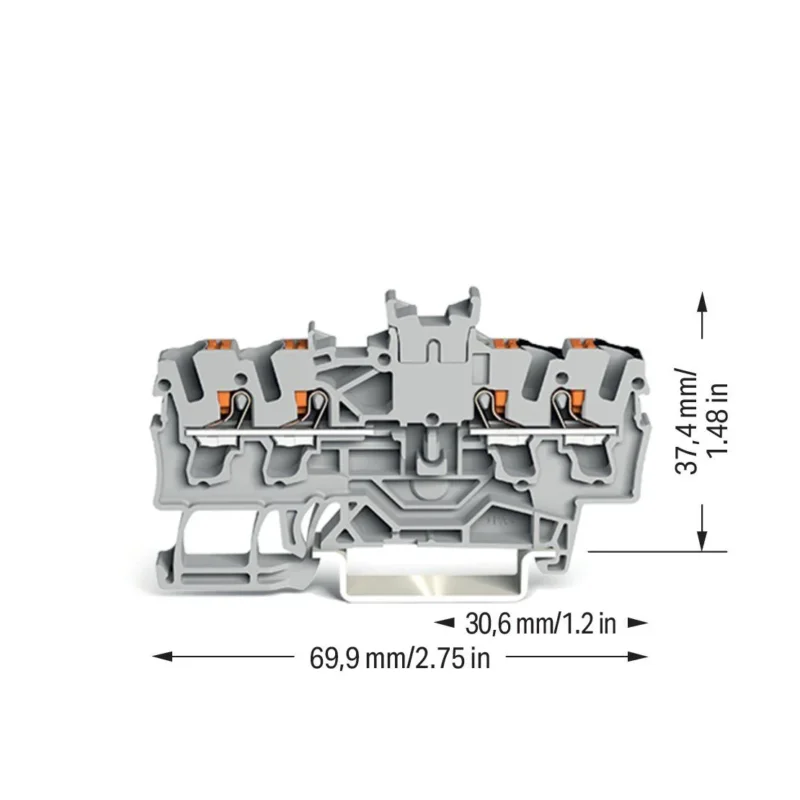

Technische Details Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0,25..4 mm² Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0,75..2,5 mm² Anschließbarer Leiterquerschnitt eindrähtig 0,75..4 mm² Anschließbarer Leiterquerschnitt mehrdrähtig 0,25..2,5 mm² Bemessungsstrom In 24 A Bemessungsspannung 800 V Ausführung elektrischer Anschluss 1 Federzuganschluss Ausführung elektrischer Anschluss 2 Federzuganschluss Anzahl der Etagen 1 Anzahl der Klemmstellen je Etage 4 Montageart Hutschiene TH35 Werkstoff des Isolierkörpers Thermoplast Betriebstemperatur 105 °C Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0 Breite 5,2 mm Höhe 69,9 mm Tiefe 37,39999999 mm Explosionsgeprüfte Ausführung „Ex e“ nein Abschlussplatte erforderlich ja Farbe grau Etagen intern gebrückt nein
