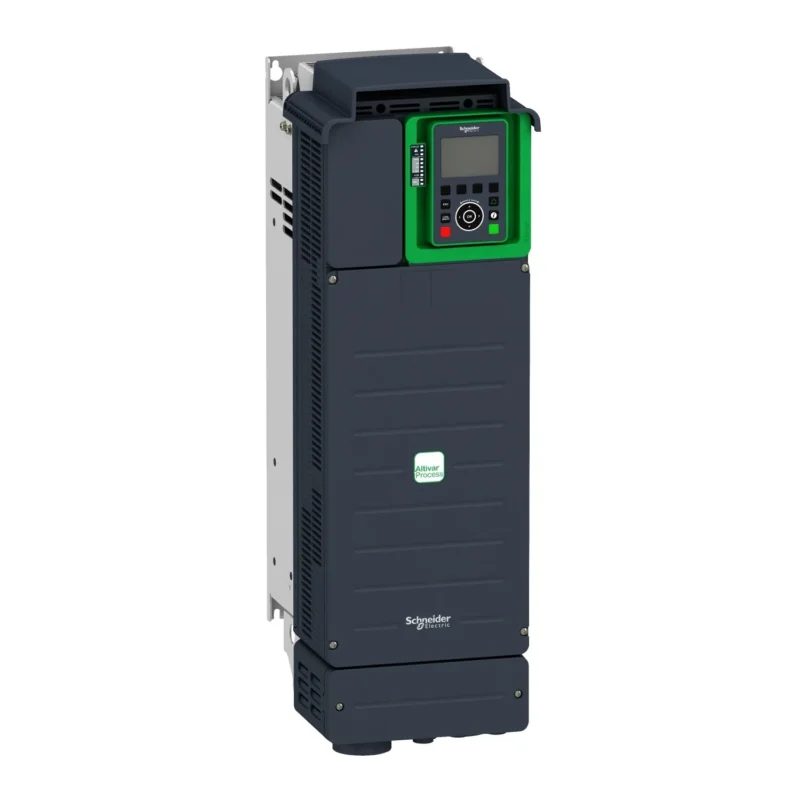

Schneider Electric – Frequenzumrichter =< 1 kV Frequenzumrichter ATV930D22M3 22kW, 200/240V

Altivar 900 Prozess Frequenzumrichter – Umrichter zum Bewegen von Festkörpern &amp
Mechaniken z.B. Brecher, Mischer, Extruder, Förderbänder, Krane. Wandmontage. Frequenzumrichter, ATV930, mit Bremsmodul. Abmessungen 226 x 673 x 274 mm, Leistung KW 22 kW. Versorgungsspannung, dreiphasig 200-240 V 50/60 Hz. Ausgangsfrequenz 0,1-500 Hz. Überlast im Normalbetrieb 120% für 60s, Überlast im Modus hohe Überlast 150% für 60s (bei Deklassierung um eine Leistungsklasse). Steuerungstypen Asynchronmotoren, konstantes Drehmoment, variables Drehmoment, optimierter Drehmomentmodus, Synchronmotor PM, (Permanentmagnet) Motor. Integrierter Webserver mit direktem Zugriff auf Systemkonfiguration und Überwachung, einfache Master/Slave Kopplung über Ethernet, mit Lastausgleich. Applikative Funktionen für z.B Förderbänder oder Krane. Fortlaufende und historische Echtzeitmessungen mit kundenspezifisch anpassbaren Dashboards. Integrierte Sicherheitsfunktion STO (Sichere Anlaufsperre (Safe Torque Off) SIL3. Anzahl der integrierten E/A Analoge Eingänge 2 analoge Differentialeingänge, Logikeingänge 8, Relaisausgänge 3, Analoge Ausgänge 2. Integrierte Kommunikation Ethernet-basiert (mit 2 Ports, intern geswitcht) Modbus/TCP, Ethernet/IP. Serielle Kommunikation Modbus RS485-Schnittstelle. Konfigurations- und Bedienelemente Dezentrales grafisches Bedienterminal, integrierter Web-Server, DTM (Device Type Manager), SoMove-Software. Optional E/A-Erweiterungskarten, Relaisausgangskarten. Optionale Kommunikationskarten (CANopen Daisy Chain RJ45, Sub-D und Schraubklemmen, ProfiNet, Profibus DP V1, EtherCAT und DeviceNet).

Technische Details Netzspannung 200..240 V Netzfrequenz 50/60 Hz Eingangsphasenzahl 3 Ausgangsphasenzahl 3 Max. Ausgangsfrequenz 500 Hz Max. Ausgangsspannung 240 V Nennausgangsstrom I2N 92,59999999 A Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung 22 kW Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung 22 kW Relative symmetrische Netzfrequenztoleranz 5 % Relative symmetrische Netzspannungstoleranz 10 % Anzahl der analogen Ausgänge 2 Anzahl der analogen Eingänge 3 Anzahl der digitalen Ausgänge 1 Anzahl der digitalen Eingänge 8 Mit Bedienelement ja Einsatz im Industriebereich zulässig ja Einsatz im Wohn- und Gewerbebereich zulässig ja Unterstützt Protokoll für TCP/IP nein Unterstützt Protokoll für PROFIBUS ja Unterstützt Protokoll für CAN ja Unterstützt Protokoll für INTERBUS nein Unterstützt Protokoll für ASI nein Unterstützt Protokoll für KNX nein Unterstützt Protokoll für MODBUS nein Unterstützt Protokoll für Data-Highway nein Unterstützt Protokoll für DeviceNet ja Unterstützt Protokoll für SUCONET nein Unterstützt Protokoll für LON nein Unterstützt Protokoll für PROFINET IO ja Unterstützt Protokoll für PROFINET CBA nein Unterstützt Protokoll für SERCOS nein Unterstützt Protokoll für Foundation Fieldbus nein Unterstützt Protokoll für EtherNet/IP ja Unterstützt Protokoll für AS-Interface Safety at Work nein Unterstützt Protokoll für DeviceNet Safety nein Unterstützt Protokoll für INTERBUS-Safety nein Unterstützt Protokoll für PROFIsafe nein Unterstützt Protokoll für SafetyBUS p nein Unterstützt Protokoll für BACnet nein Unterstützt Protokoll für sonstige Bussysteme ja Anzahl der HW-Schnittstellen seriell RS-485 3 Mit optischer Schnittstelle nein Mit PC-Anschluss nein Bremschopper integriert nein 4-Quadrantenbetrieb möglich ja Art des Umrichters U-Umrichter Schutzart (IP) IP21 Höhe 673 mm Breite 226 mm Tiefe 274 mm
