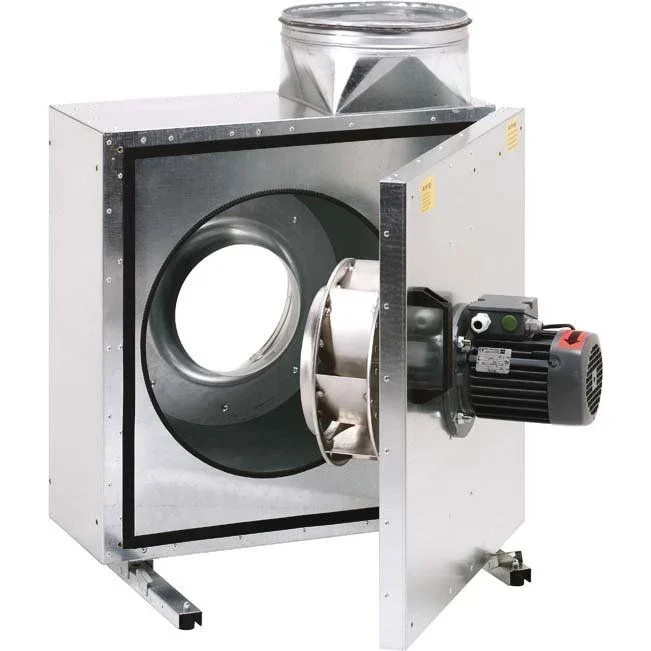

Maico – Ventilator für Rohreinbau Schallgedämmte Abluftbox EKR 31-2 AC Modell neu DN315

Merkmale
– Die Baureihe wurde speziell für die harten Betriebsbedingungen eines Küchenabluftventilators entwickelt.
– Doppelwandiges Gehäuse aus verzinktem Stahlblech für hohe Ansprüche an besonders niedrige Geräuschpegel.
– Förderung mittlerer bis großer Luftmengen bei hohen Widerständen.
– Unempfindlich gegen heiße Fördermedien bis 120° C.
– Anschlussstutzen saug- und druckseitig, für direkten Einbau in Lüftungsleitungen, mit Doppeldichtlippen.
– Mit Montageschiene und 4 Schwingungsdämpfern.
– Ventilatoreinheit für Reinigung und Wartung ausschwenkbar.
– Motor außerhalb des Luftstroms platziert.
– Mit Kondensatablauf, wenn der Ausblasstutzen nach oben zeigt.
– Druckstarke Radiallaufräder mit rückwärtsgekrümmten Schaufeln.

Motor
– Motor mittels Spannungsminderung durch Transformatoren regelbar.
– Thermokontakte sind auf Klemmen geführt.
– Motorvollschutz durch externes Auslösegerät vom Typ MAICO MVE 10.
– Schutzart IP X4 bei geschlossenem Gehäusedeckel sowie saug- und druckseitigem Rohranschluss.
– Drehzahlsteuerbar.

Montagehinweise
– Einbau mit Ausblasstutzen nach oben, rechts oder links.
– Bei Montage mit Ausblasstutzen nach rechts oder links zeigend ist der bauseitige Umbau der Revisionstür notwendig.

Elektrischer Anschluss
– Außenliegender Klemmenkasten mit Kabelverschraubung.

Sicherheitshinweise
– Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu Schutzgitter anbringen.

Artikel:
EKR 31-2
– Fördervolumen: 3400 m3/h
– FördervolumenNenn: 1934 m3/h / im opt. Wirkungsgrad
– Druck pfs, Nenn: 716 Pa – im opt. Wirkungsgrad
– Drehzahl nNenn: 2723 1/min – im opt. Wirkungsgrad
– Drehzahl: 2890 1/min
– Drehzahlsteuerbar: ja
– Spannungsart: Wechselstrom
– Bemessungsspannung: 230 V
– Netzfrequenz: 50 Hz
– Nennleistung: 722 W / im opt. Wirkungsgrad
– INenn: 3,2 A / im opt. Wirkungsgrad
– IMax: 4,1 A
– Schutzart: IP X4
– Wärmeklasse: F
– Netzzuleitung: 5 / 1,5 mm2
– Einbaulage: senkrecht / waagerecht
– Material: Stahlblech, verzinkt
– Material Gehäuse: Stahlblech, verzinkt
– Farbe: silber
– Gewicht: 40,89 kg
– Gewicht mit Verpackung: 51 kg
– Ventilator ausschwenkbar: ja

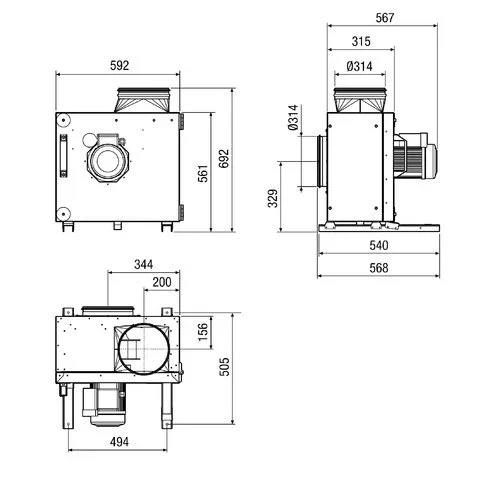

– Nennweite: 315 mm
– Breite: 692 mm
– Höhe: 692 mm
– Tiefe: 568 mm
– Breite mit Verpackung: 740 mm
– Höhe mit Verpackung: 700 mm
– Tiefe mit Verpackung: 780 mm
– Fördermitteltemperatur bei IMax: -20 °C bis 120 °C
– Umgebungstemperatur: 80 °C
– Gesamteffizienz e: 50,8 %
– Messkategorie: A
– Effizienzkategorie: statisch
– Effizienzgrad N: 62,9
– VSD erforderlich: nein
– Herstellungsjahr: siehe Typenschild
– Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen
– PBEP / FördervolumenBEP / Pfs, BEP: 0,709 kW / 1934 m3/h / 716 Pa
– nBEP: 2723 1/min
– spezifisches Verhältnis: ca. 1
– Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung
– Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung
– Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind: –
– IBEP: 3,1 A
– SchallleistungspegelLWA5: 80 dB(A)
– Gleichstrommotor: false

Technische Details Werkstoff des Gehäuses rostfreier Stahl Luftmenge unbelastet 3400 m³/h Anschlussspannung 230 V Gleichstrommotor nein Schutzart (IP) IPX4 Länge 568 mm Durchmesser des Gehäuses 692 mm
