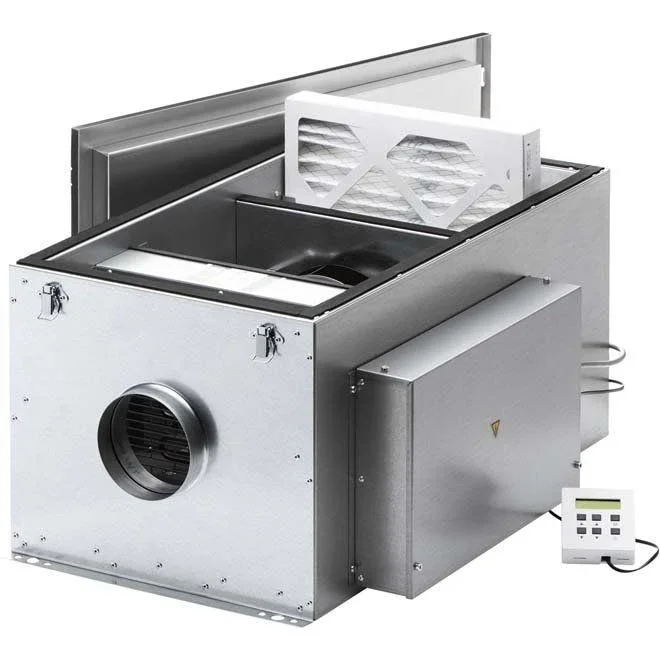

Maico – Ventilator für Rohreinbau Compaktbox ECR 25-2 EC DN 250

Merkmale – Kompaktes Zuluftgerät mit Filter, Elektrolufterhitzer und Regelung. – stufenlose Ventilatorregelung: Konstantvolumenstrom/ Konstantdruck/ Konstantdrehzahl/ Temperatur-/ CO2-geführt. – Betriebsmodus und Sollwerttemperatur können direkt am Bedienteil gewählt werden. Schaltuhr mit Zeitprogramm und Filterüberwachung im Bedienteil integriert. – Die Regelung ist so ausgelegt, dass auch ein Abluftventilator (optional) integriert werden kann. Somit kann mit einfachsten Mitteln ein komplettes Lüftungssystem mit Zu- und Abluft eingebaut werden. – Fehlerüberwachung. – Anschlussmöglichkeit von Temperaturfühlern und/oder Luftqualitätssensoren. – Modbus Schnittstelle für Anbindung an GLT. – Erweiterte Menüstruktur mit mehreren Ebenen und Berechtigungskonzept. – Material: Stahlblech, verzinkt. – Mit schalldämmender, glasseidenkaschierter Steinwolle und doppelwandigem Gehäuse für niedrigste Geräuschpegel und beste Wärmedämmung. – Luftfilterwechsel ohne Werkzeug in Sekunden. – Rückwärtsgekrümmtes Laufrad für optimalen Wirkungsgrad. – Abnehmbarer Deckel mit Bügelverschluss. – Anschlussstutzen saug- und druckseitig für direkten Einbau in Lüftungsleitungen. – Zeitsparende Montage durch Montageschienen. – Mit automatischem Ventilatornachlauf zum Schutz gegen Überhitzung. – Kann auch über externen potentialfreien Kontakt ein-/ausgeschaltet werden. – Schutzart IP 33. Ausnahme: ECR 25-2 EC und ECR 31-2 EC IP 54.Elektroheizregister – Bestehende Gehäuseeinheit, beidseitig mit Schutzgittern versehen. – Gehäuseeinheit kann durch Lösen von 4 Befestigungsschrauben aus dem Gehäuse herausgezogen werden. – In Luftströmung gesehen nach dem Ventilator im Gehäuse angebracht. – Geschlossene Rohrheizkörper aus rostfreiem Stahl. – Temperaturfühler in Strömungsrichtung nach dem Heizregister mit Strahlungsschutzblech angeordnet. – 3-stufige Leistungsregelung des Elektroheizregisters. – Sicherheitstemperaturbegrenzer schalten im Fehlerfall das Elektroheizregister bei einer Temperatur von 75°C ab. Nach dem Auslösen der Sicherheitstemperaturbegrenzer müssen diese manuell zurückgesetzt werden.Bedienteil – Separates Bedienteil ist inkl. Steuerleitung im Lieferumfang enthalten. – Betriebsmodus und Sollwerttemperatur können direkt am Bedienteil gewählt werden. – Schaltuhr mit Zeitprogramm und Filterüberwachung im Bedienteil integriert.Ventilator – Motor/Laufradkombination. – EC-Motor. – Laufrad senkrecht zur Luftrichtung montiert. – Laufrad mit rückwärts gekrümmten Schaufeln.Motor – EC-Motor mit 3 frei einstellbaren Drehzahlstufen von 0-100 %. – Drehzahlsteuerbar.Montagehinweis – 4 Bügelverschlüsse zur Befestigung des Gehäusedeckels.Artikel:ECR 25-2 EC – Fördervolumen: 1190 m3/h – Drehzahl: 2820 1/min – Drehzahlsteuerbar: ja – Bemessungsspannung: 400 V – Netzfrequenz: 50 Hz – Nennleistung: 9200 W – IMax: 14,5 A – Schutzart: IP 54 – Motor-Schutzart: IP 54 – Wärmeklasse: F – Polumschaltbar: nein – Einbauort: Wand / Decke – Einbaulage: senkrecht / waagerecht – Material: Stahlblech, verzinkt – Farbe: silber – Gewicht: 37,8 kg – Gewicht mit Verpackung: 38,2 kg – Filterklasse: ISO ePM10 >= 50 % (M5) – Nennweite: 250 mm – Breite: 538 mm – Höhe: 406 mm – Tiefe: 760 mm – Breite mit Verpackung: 543 mm – Höhe mit Verpackung: 411 mm – Tiefe mit Verpackung: 810 mm – Fördermitteltemperatur bei IMax: 40 °C – Heizleistung: 9000 W

Technische Details Werkstoff des Gehäuses rostfreier Stahl Luftmenge unbelastet 1190 m³/h Anschlussspannung 400 V Schutzart (IP) IP54 Polumschaltbar nein Länge 760 mm Durchmesser des Gehäuses 538 mm
